Rozsah teplôt | Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
Parametre kábla | Materiál bundy | LSZH | |
Konštrukcia kábla | Okrúhly dvojplášťový kábel - odolný | ||
Vonkajší priemer | 3,0 mm/4,5 mm | ||
Počet vlákien | 12 | ||
Typ vlákna | SM OS2 alebo MMF OM3/OM4/OM5 | ||
Rozsah teplôt | Prevádzka: -10°C až +70°C | ||
Skladovanie: -25°C až +70°C | |||
Inštalácia: -5°C až +50°C | |||
CPR | Cca-s1a, d1, a2 | ||
Parametre konektora | MTP/MTP PRO SM / MM | LC SM / LC MM | |
Dodržiavanie predpisov | Americká norma CONEC | Telcordia GR-326 | |
Farba puzdra | SM - zelená (APC) MM - Aqua/Magenta/Lime Green | SM - modrá (PC)/zelená (APC) MM - Aqua/Magenta/Lime Green | |
Farba topánky | Čierna | Zelená (APC)/biela | |
Poľský | Šikmé (APC) / Ploché (PC) | Šikmé (APC) / Ploché (PC) | |
Vložné straty (podľa IEC 61300-3-4 metóda B) | <0,35 dB (@1310/1550nm / @850/1300nm) | <0,25 dB (@1310/1550nm / @850/1300nm) | |
Straty spätného toku (podľa IEC 61300-3-6) | >50dB(APC) / >20dB (@1310/1550nm / @850/1300nm) | >50dB(UPC)/>60dB(APC) / >30dB (@1310/1550nm / @850/1300nm) | |
Fanout | Materiál (karoséria / ostatné časti) | ABS* / kov | |
Priemer tela Duralino | 15,5 mm | ||
Hodnotenie IP | IP40 | ||
Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||

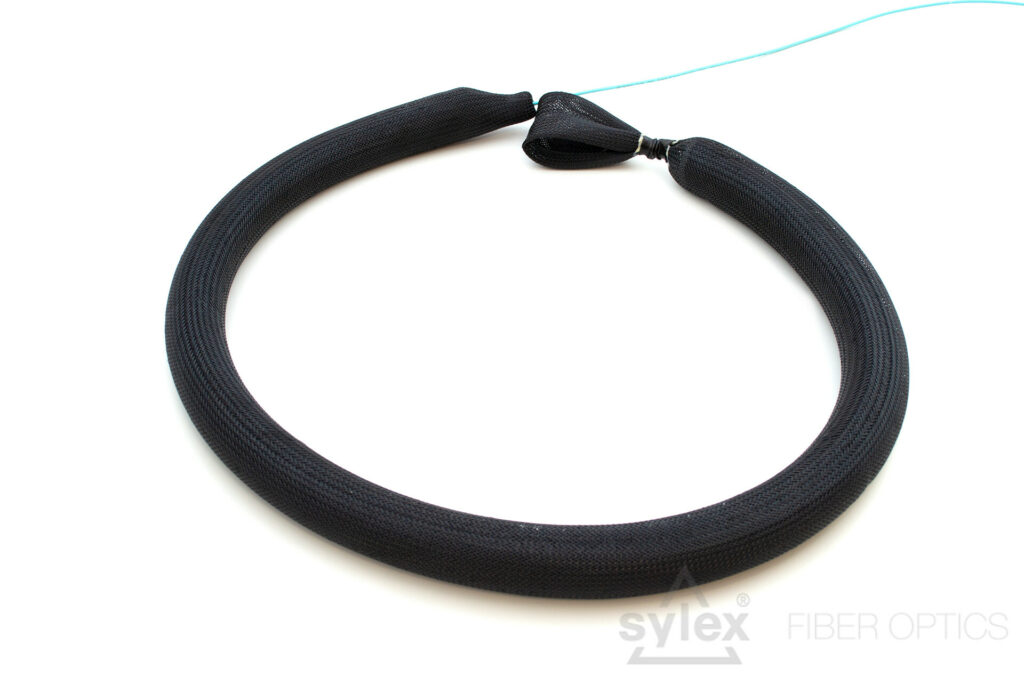

Balenie | Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. Dlhšie dĺžky navinuté na kartónovej/drevenej cievke. |
* Voliteľné kovové telo Fanout
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
Popis | Číslo partnera/objednávkový kód |

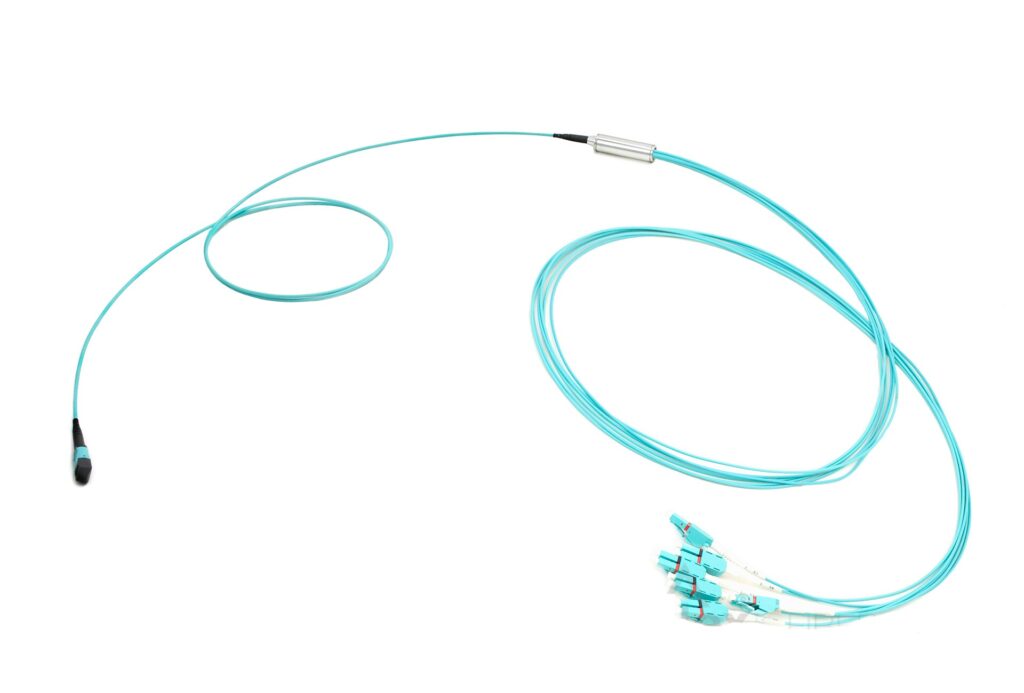

1x12f MTP(F) na 12xLC/APC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-FAU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-FLU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F123-FLU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F124-FLU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F125-FLU-xxx-S |
1x12f MTP(M) na 12xLC/APC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-MAU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-MLU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F123-MLU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F124-MLU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F125-MLU-xxx-S |
1x12f MTP(F) PRO na 12xLC/APC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-JAU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-JLU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F123-JLU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F124-JLU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F125-JLU-xxx-S |
1x12f MTP(M) PRO na 12xLC/APC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-PAU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F129-PLU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F123-PLU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F124-PLU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F125-PLU-xxx-S |

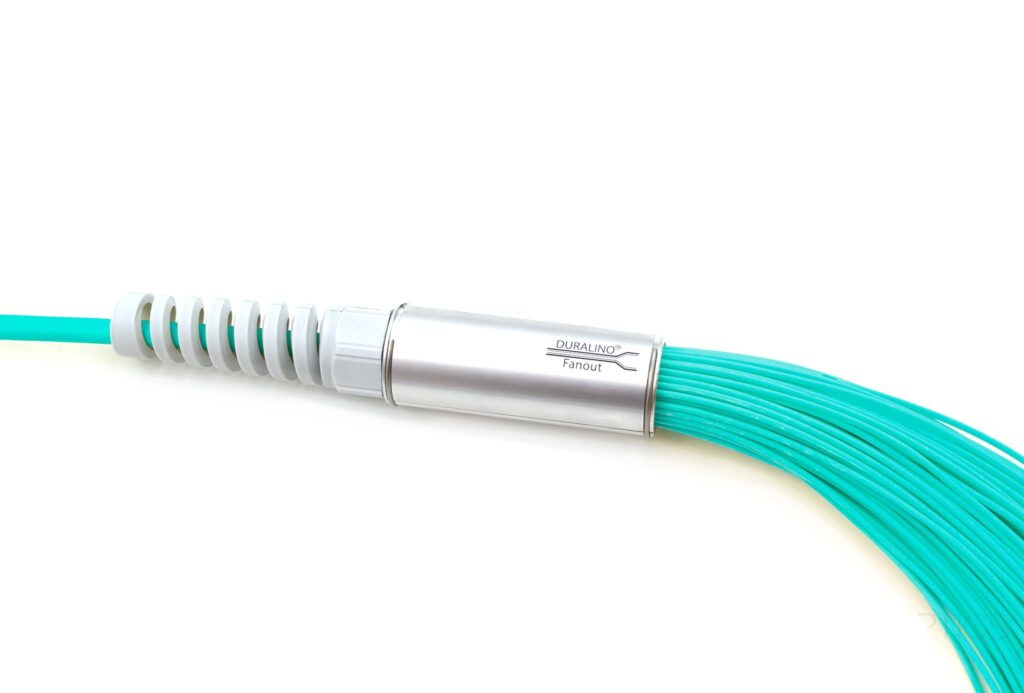

1x12f MTP(F) na 12xLC/APC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-FAU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-FLU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H123-FLU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H124-FLU-xxx-S |
1x12f MTP(F) na 12xLC 12-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H125-FLU-xxx-S |
1x12f MTP(M) na 12xLC/APC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-MAU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-MLU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H123-MLU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H124-MLU-xxx-S |
1x12f MTP(M) na 12xLC 12-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H125-MLU-xxx-S |
1x12f MTP(F) PRO na 12xLC/APC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-JAU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-JLU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H123-JLU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H124-JLU-xxx-S |
1x12f MTP(F) PRO na 12xLC 12-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H125-JLU-xxx-S |
1x12f MTP(M) PRO na 12xLC/APC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-PAU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H129-PLU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H123-PLU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H124-PLU-xxx-S |
1x12f MTP(M) PRO na 12xLC 12-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H125-PLU-xxx-S |
* k dispozícii aj s krížovým pripojením, viac informácií nájdete na výkrese
