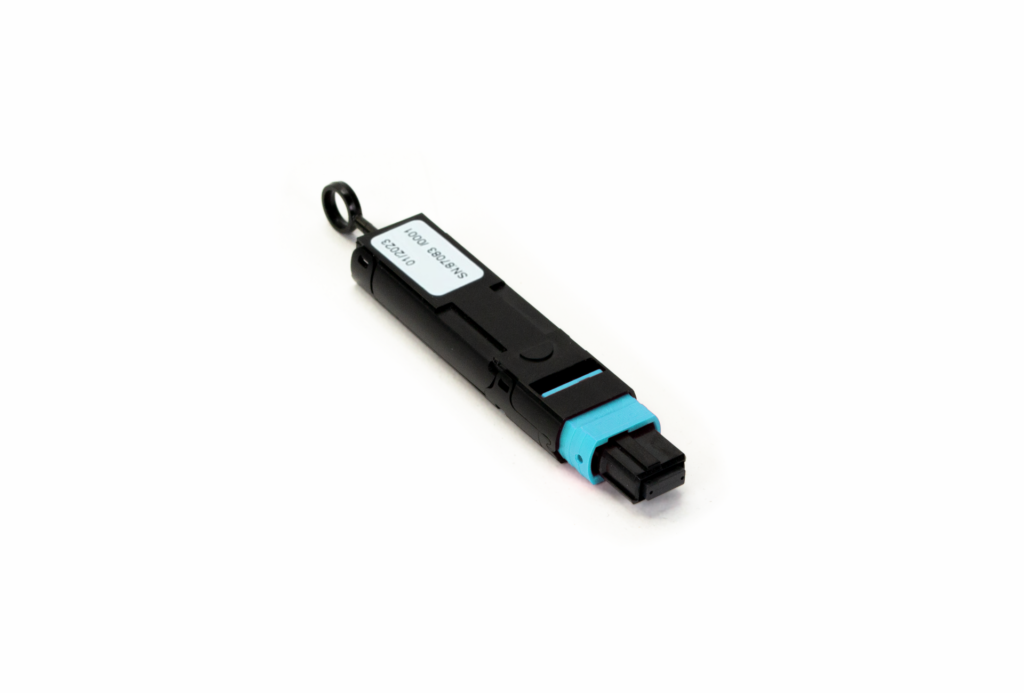

Spätná slučka MTP 16F

  • MTP 16F Loopback sa používa na testovanie portov vysielača MTP 16F vytvorením slučky signálu z vysielača do prijímača v rámci jedného konektora MPO/MTP. Tvorí optické spojenie, ktoré umožňuje testovanie optickej siete po segmentoch. Využitie spätnej slučky MTP 16F poskytuje nákladovo efektívny spôsob hodnotenia portov MTP 16F počas validácie výskumu a vývoja, diagnostiky a testovania produktov.
Zdieľať tento záznam
Rozsah teplôt
Vnútorné kontrolované prostredie (-10°C/+60°C)
Parametre kábla
Materiál bundy
NEUPLATŇUJE SA
Konštrukcia kábla
Holé vlákna

Vonkajší priemer
NEUPLATŇUJE SA

Počet vlákien
16

Typ vlákna
SM OS2 alebo MMF OM3/OM4
Rozsah teplôt Prevádzka: -25°C až +70°C
Skladovanie: -25°C až +70°C
Inštalácia: -5°C až +50°C
Parametre konektora
MTP SM MTP MM
Dodržiavanie predpisov
Americká norma CONEC
Americká norma CONEC
Farba puzdra
Zelená
Aqua/Magenta
Farba topánky
NEUPLATŇUJE SA NEUPLATŇUJE SA
Poľský
Uhlové (APC) Ploché (PC) / uhlové (APC)
Vložné straty
(podľa IEC 61300-3-4 metóda B)
<0,7 dB
(@1310/1550nm)
<0,7 dB
(@850/1300 nm)
Identifikácia Štítok s jedinečným sériovým číslom.
Balenie
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici.
Popis
Číslo partnera/objednávkový kód
MTP(F) 16F Spätná slučka OS2 L169-6XX-LPB
MTP(F) 16F spätná slučka OM3 L163-6XX-LPB
MTP(F) 16F spätná slučka OM4 L164-6XX-LPB
MTP(M) 16F Spätná slučka OS2 L169-7XX-LPB
MTP(M) 16F spätná slučka OM3 L163-7XX-LPB
MTP(M) 16F spätná slučka OM4 L164-7XX-LPB
