Senzory a snímacie systémy

SCN-80 S-line Scan 800

Charakteristika

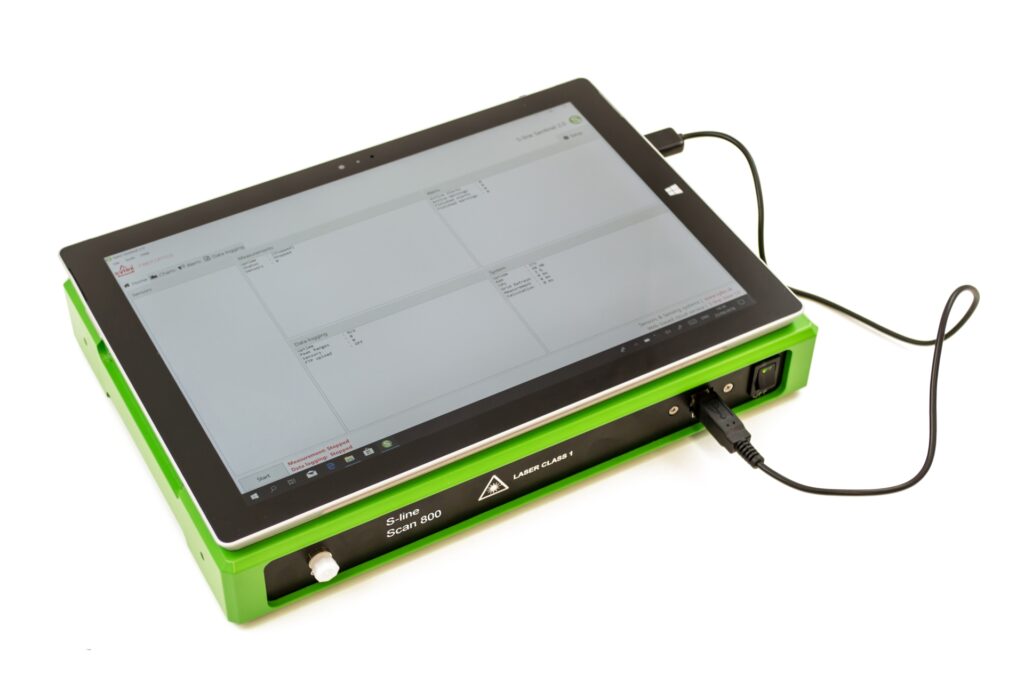

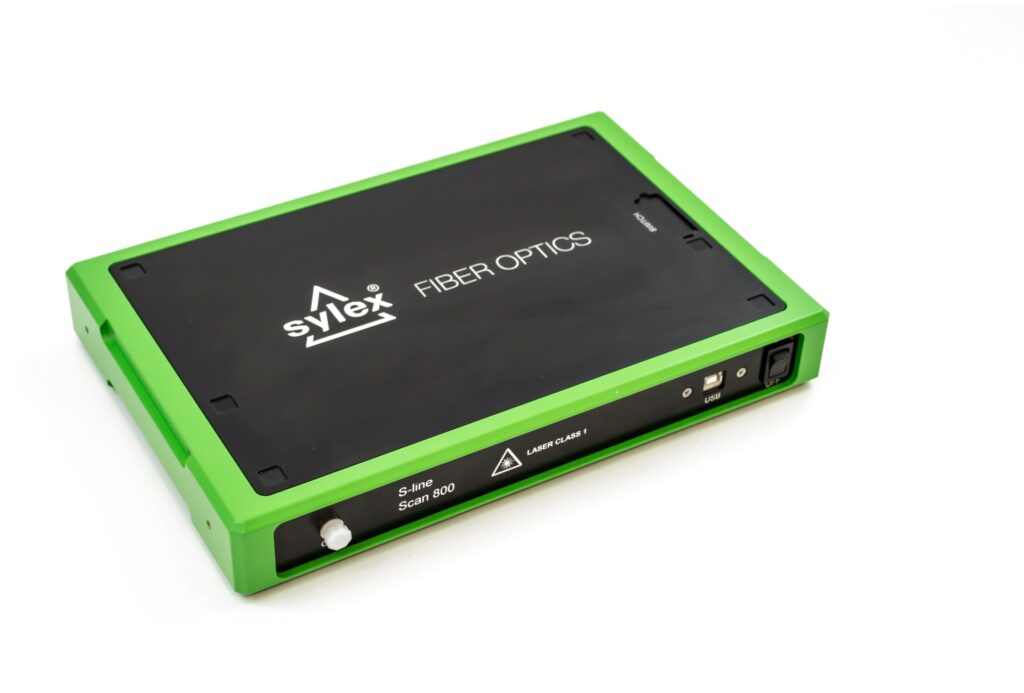

  • S-line Scan 800 je dotazovač s jedným optickým kanálom, ktorý sa zvyčajne používa ako základný modul v rámci radu produktov S-line.

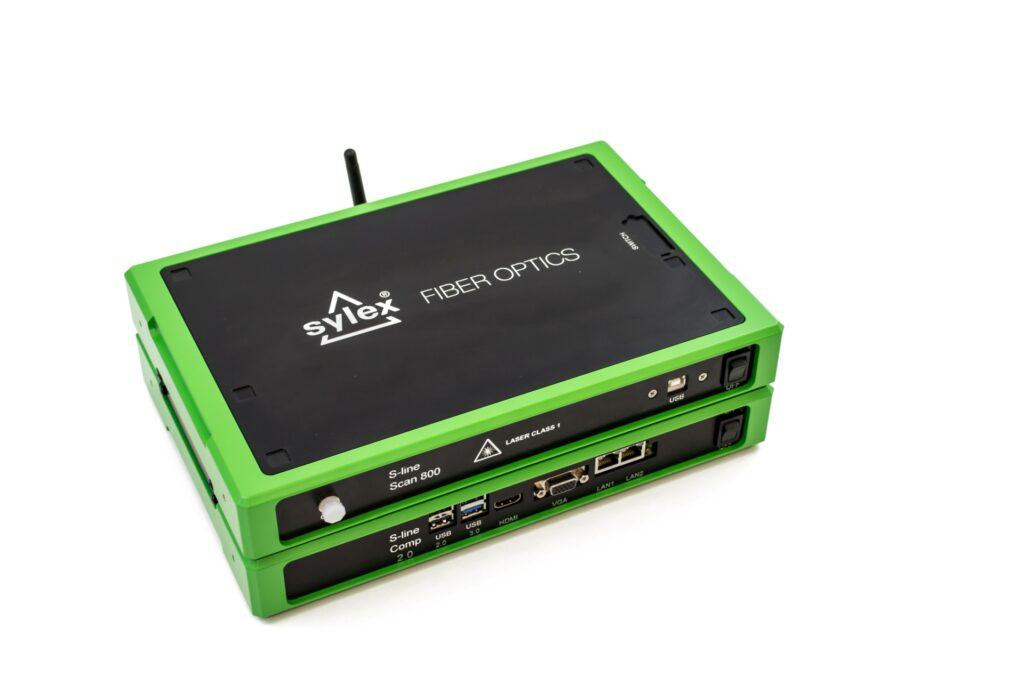

  • S-line Scan 800 je možné rozšíriť o moduly S-line Switch, Splitter alebo Computer.
  • S-line Scan 800 sa dodáva s meracím softvérom Sentinel 2.0 a Sentinel D.
  • Zdroj depolarizovaného svetla S-line Scan 800 výrazne znižuje nežiaduce polarizačné efekty.
  • S-line Scan 800 možno tiež jednoducho prekonfigurovať na S-line Scan 804 alebo 804D, S-line Scan 816 alebo S-line Scan 836 stohovaním na prepínacie moduly 1×4, 1x4D, 1×16 alebo 1×36.
Príslušenstvo
  • Sentinel 2.0 – automatizovaný softvér na zber a vyhodnocovanie údajov
  • Štandardný predlžovací patchcord (SPA-02)
  • Napájací adaptér, vstupný rozsah 90-264 V, výstup 12 V/2 A, so zásuvkami kompatibilnými s EÚ a USA

3D pohľad
Loading file
  • Fullscreen
  • Wireframe
  • Zoom In
  • Zoom Out
  • Rotation
  • Screenshot
  • Help

Controls

×
  • Rotate with the left mouse button.
  • Zoom with the scroll button.
  • Adjust camera position with the right mouse button.
  • Double-click to enter the fullscreen mode.
  • On mobile devices swipe to rotate.
  • On mobile devices pinch two fingers together or apart to adjust zoom.
  • On mobile devices 3 finger horizontal swipe performs panning.

Špecifikácia produktu

Výkonnostné vlastnosti Počet kanálov 1
Frekvencia skenovania 1) do 5 kHz
Rozsah vlnových dĺžok 80 nm (1510-1590 nm)
Rozsah teplôt Prevádzka -5°C až +50°C
Úložisko -10 °C až +60 °C
Dynamický rozsah 2) 30 dB
Rozpočet na energiu 3) @ Konštantný zisk 18 dB
Presnosť @ 25°C // @ FOTR 4) TBT // ±13pm
Opakovateľnosť (presnosť) @ 25°C // @ FOTR 4) 6pm // 12pm
Rozlíšenie 13:00
Laserová trieda IEC 60825-1 1
Fyzikálne vlastnosti Rozmery (bez kábla) 300x200x42mm
Hmotnosť (bez kábla) 2,25 kg
Typ konektora FC/APC
Spotreba energie 6 W (9-18 V) (univerzálny adaptér je súčasťou balenia)
Rozhranie USB

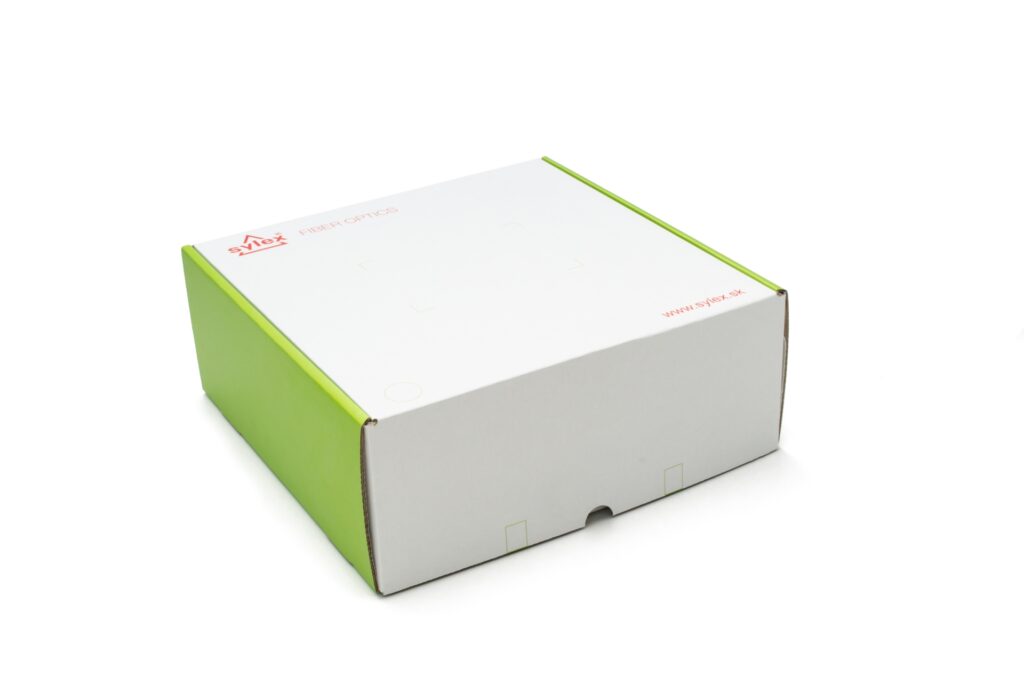

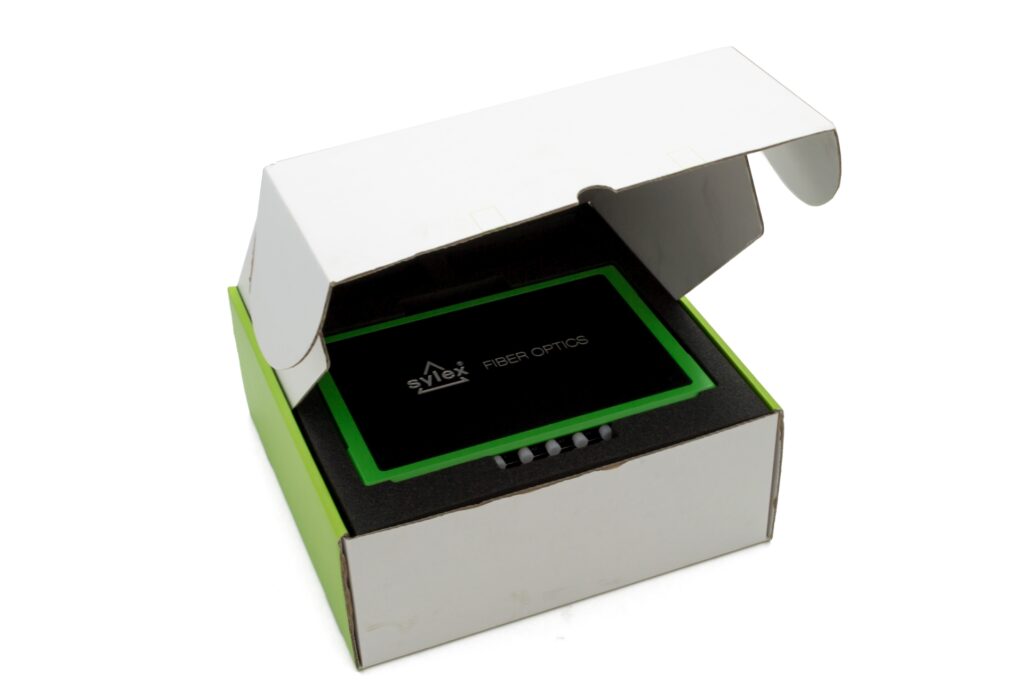

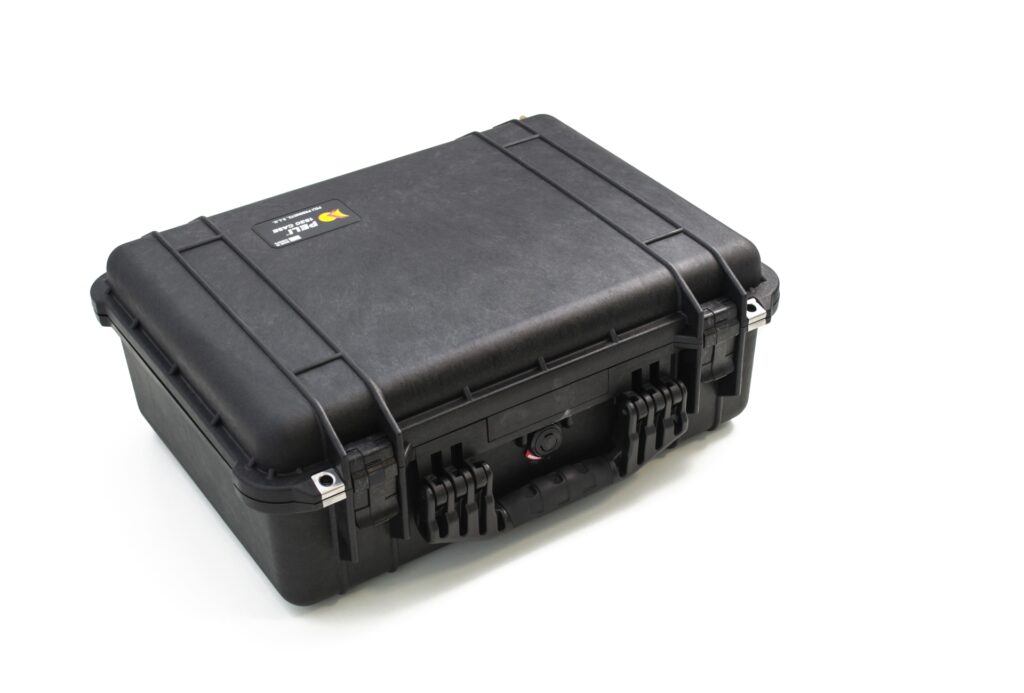

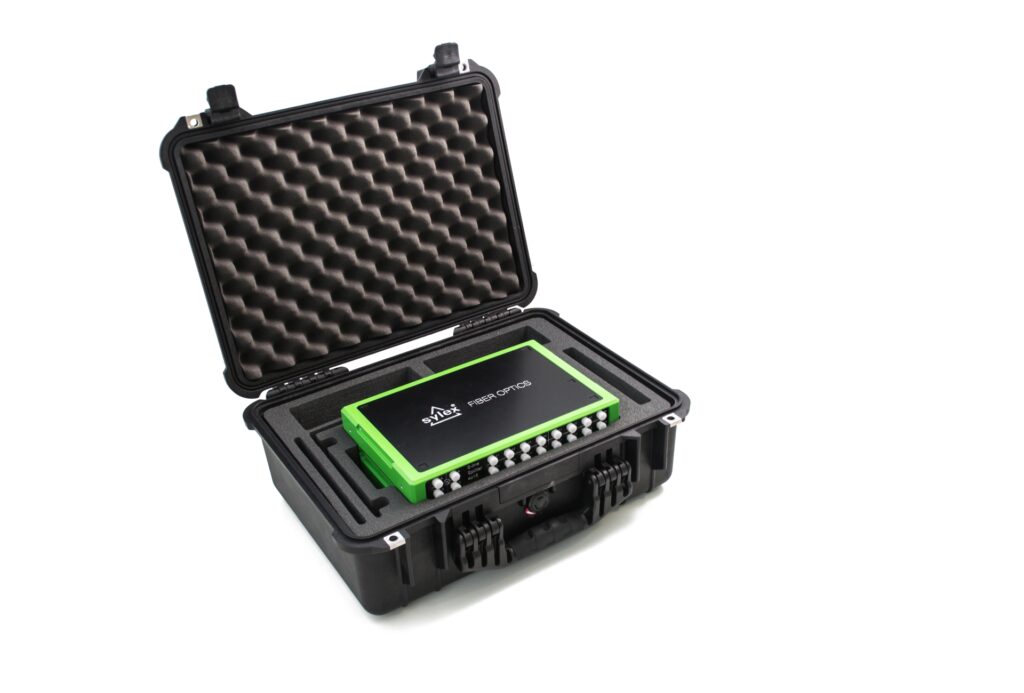

Balenie Kartónová škatuľa s rozmermi: 364x351x140mm. Voliteľne – odolný prepravný kufor s rozmermi: 502x401x188mm
Vyhlásenie o kvalite Všetky dotazovače sú 100 % testované v spoločnosti SYLEX Interrogátor je vyrobený v súlade s normami ISO 9001:2008 a ISO 14001:2004

Poznámky:

  • 1 ) Pomalšie zaznamenávanie údajov je k dispozícii prostredníctvom odberu vzoriek.
  • 2) Maximálny útlm, ktorý možno vložiť do optického vedenia medzi dotazovačom a meraným FBG alebo sériou FBG na rovnakej výkonovej úrovni.
  • 3) Maximálny útlm, ktorý možno vložiť medzi FBG s najvyššou a najnižšou úrovňou výkonu v jednom kanáli.
  • 4) FOTR = plne prevádzkový teplotný rozsah (-5 °C až +50 °C).
  • Všetky parametre sa testovali s FWHM 200pm a 40 % odrazivosťou.
