Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C /+60°C) | ||
| Parametre kábla |
Rozmery
|
129 x 125 x 36 x mm
|
|
| Materiál | oceľ s práškovým povlakom | ||
| Farba | svetlosivá RAL7035 | ||
| Kapacita | až 12 vlákien/konektorov | ||
| Vstupný port pre káble | 1x PG11, 3x PG11 skrutkovacia zástrčka alebo iné varianty | ||

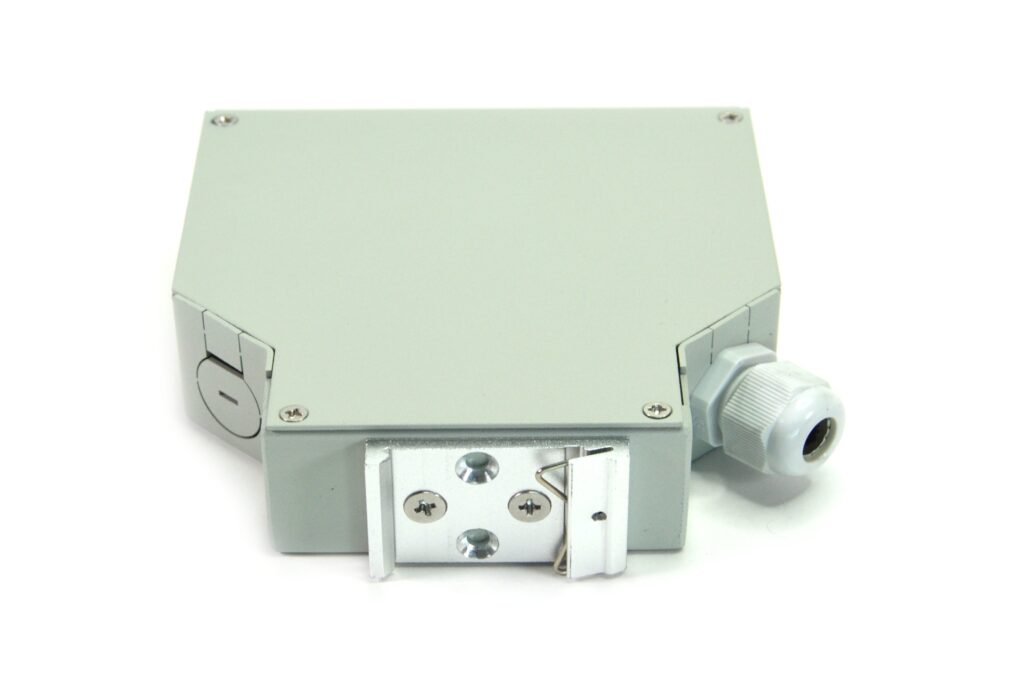

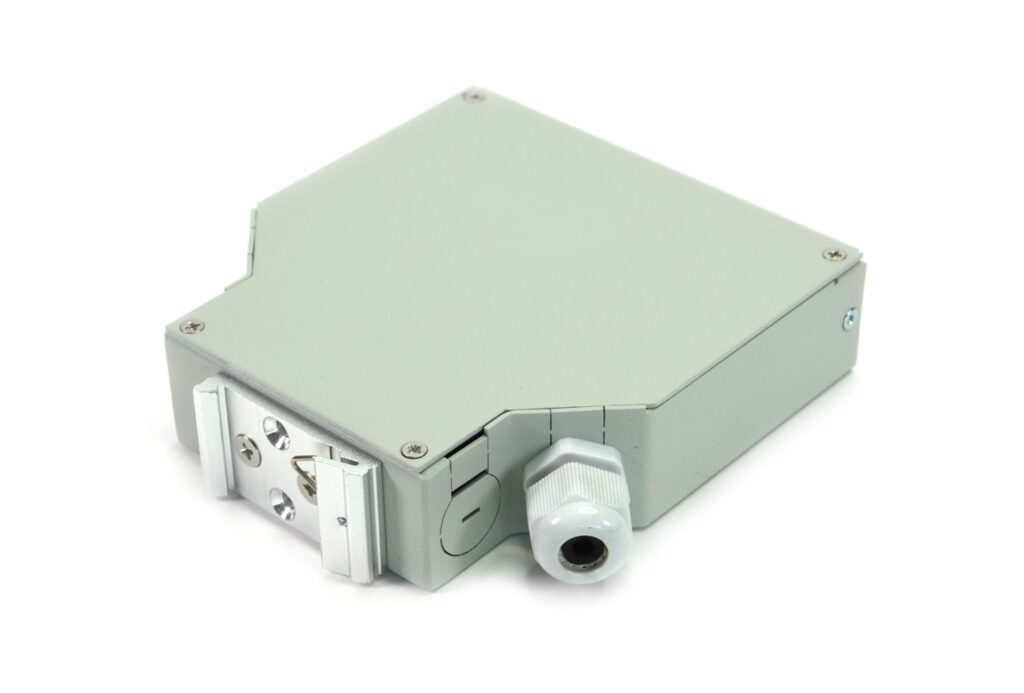

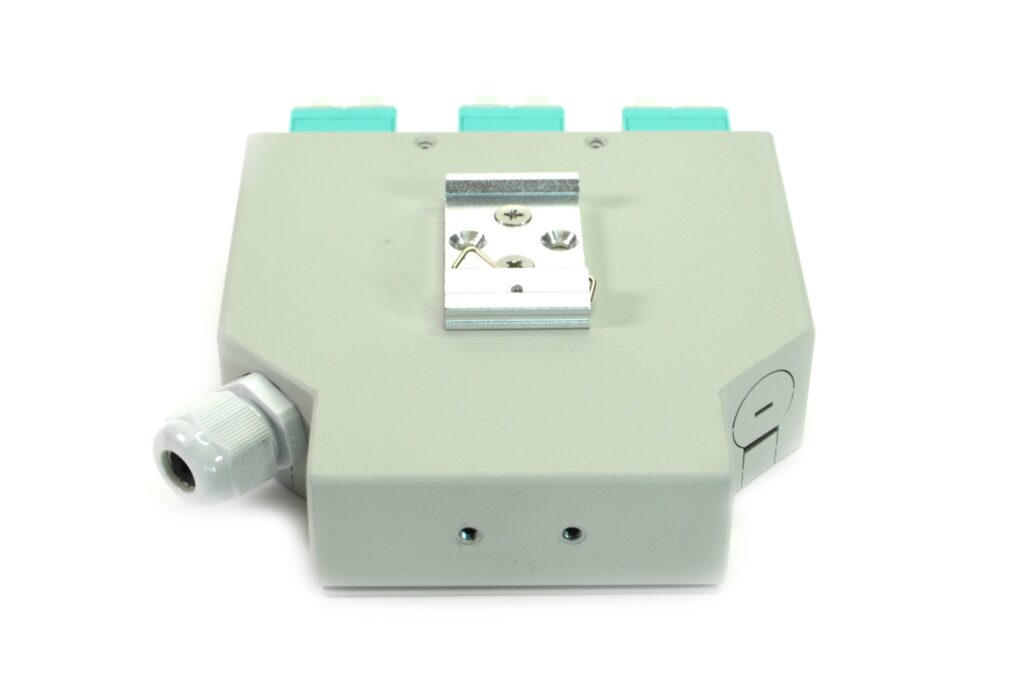

| Metóda fixácie | Držiak Din Rail Snap-on | ||
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,25 dB (@1310/1550 nm) <0,25 dB (@850/1300 nm) |
||
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50dB (UPC)/>60dB (APC) (@1310/1550nm) >30dB (@850/1300nm) | ||
| detaily v sekcii copíky | |||
| Identifikácia | Štítok s jedinečným sériovým číslom. | ||
| Balenie |
Každý patchpanel v kartónovej krabici, bulkpack v hlavnej kartónovej krabici.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|
| Din Rail Box 8x ST/PC (4xSTD) OM4 plne naložený | D084-TS2-GRY |
| Din Rail Box 8x ST/PC (4xSTD) OM3 plne naložený | D083-TS2-GRY |
| Din Rail Box 8x ST/UPC (4xSTD) OS2 plne naložený | D089-TS2-GRY |
| Din Rail Box 12x ST/PC (6xSTD) OM4 plne naložený | D124-TS2-GRY | Din Rail Box 12x ST/PC (6xSTD) OM3 plne naložený | D123-TS2-GRY |
| Din Rail Box 12x ST/UPC (6xSTD) OS2 metal plne naložený | D129-TS2-GRY |
| Din Rail Box so 6x STD kovovým adaptérom (12 ST portov) | D124-TX2-GRY |
| Din Rail Box so 6x STD kovovým adaptérom (12 ST portov) | D123-TX2-GRY |
| Din Rail Box so 6x STD kovovým adaptérom (12 ST portov) | D129-TX2-GRY |
| Din Rail Box so 4x STD kovovým adaptérom (8 ST portov) | D084-TX2-GRY |
| Din Rail Box so 4x STD kovovým adaptérom (8 ST portov) | D083-TX2-GRY |
| Din Rail Box so 4x STD kovovým adaptérom (8 ST portov) | D089-TX2-GRY |
| Skrinka Din Rail s prednou doskou 6x SCD/STD/LCQ prázdna | D12X-XX2-GRY |
| Skrinka Din Rail s prednou doskou 4x SCD/STD/LCQ prázdna | D08X-XX2-GRY |
