Senzory a snímacie systémy

SCN-87 S-line Scan 836

Charakteristika

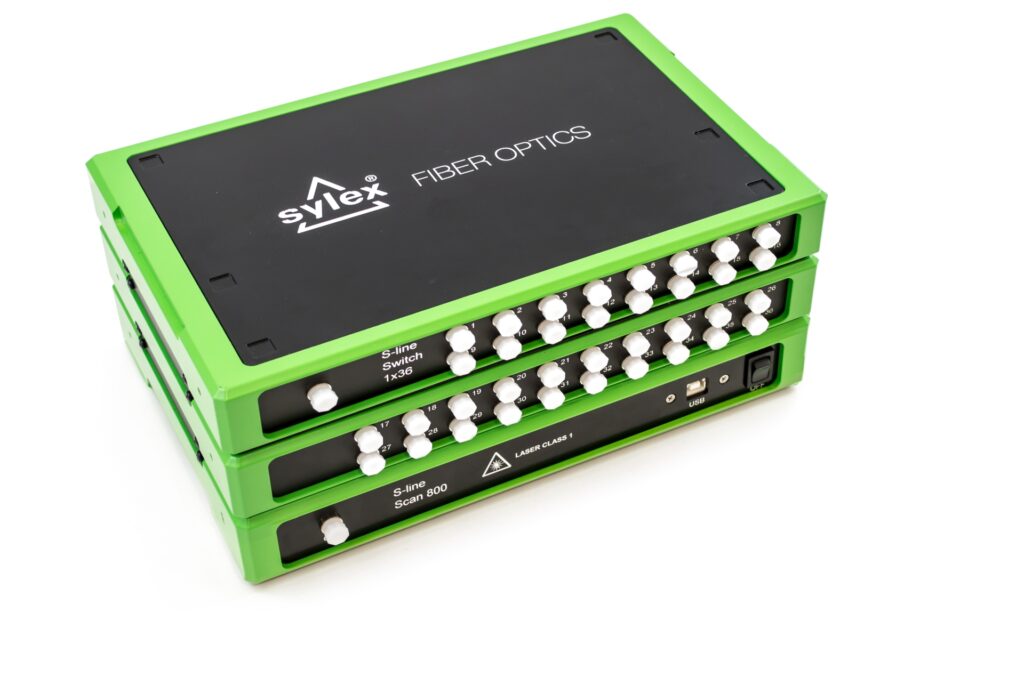

  • S-line Scan 836 je dotazovač s 36 optickými kanálmi pozostávajúci z modulu S-line Scan 800 a modulu S-line Switch 1×36.

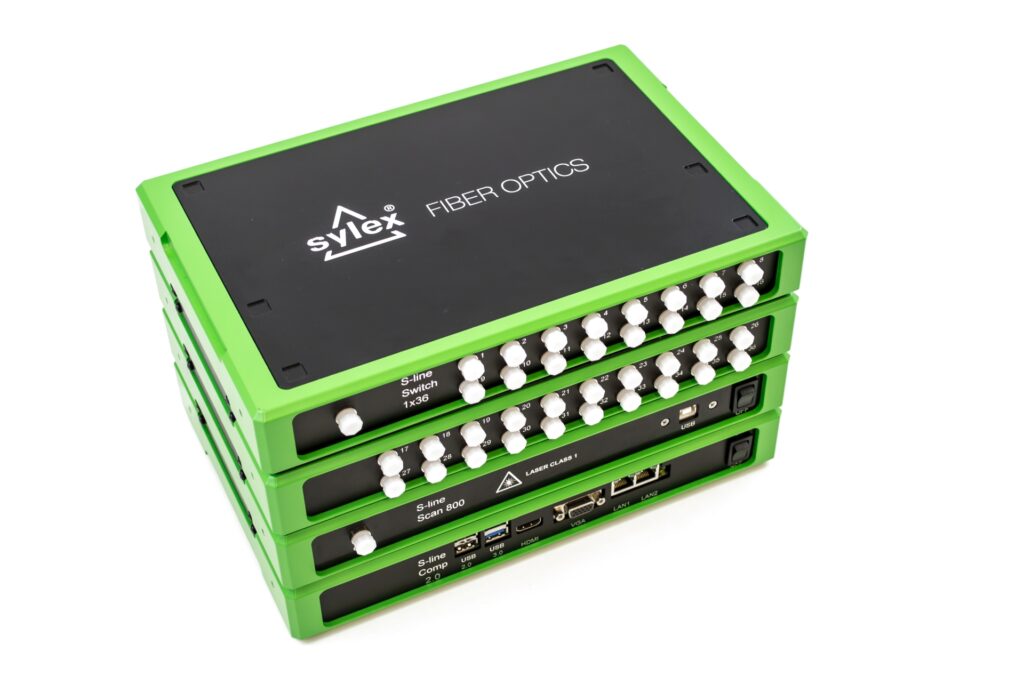

  • S-line Scan 836 je možné rozšíriť o moduly S-line Splitter alebo Computer.
  • S-line Scan 836 sa dodáva s meracím softvérom Sentinel 2.0.
  • Zdroj depolarizovaného svetla S-line Scan 836 výrazne znižuje nežiaduce polarizačné efekty.
  • S-line Scan 836 možno tiež jednoducho prekonfigurovať na S-line Scan 804 alebo S-line Scan 816 výmenou prepínača 1×36 za prepínacie moduly 1×4 alebo 1×16.
Príslušenstvo
  • Sentinel 2.0 – automatizovaný softvér na zber a vyhodnocovanie údajov
  • Štandardný predlžovací patchcord (SPA-02)
  • Napájací adaptér, vstupný rozsah 90-264 V, výstup 12 V/2 A, so zásuvkami kompatibilnými s EÚ a USA

3D pohľad

Špecifikácia produktu

Výkonnostné vlastnosti Počet kanálov 36
Frekvencia skenovania 1) 0,5 Hz
Rozsah vlnových dĺžok 80 nm (1510-1590 nm)
Rozsah teplôt Operačný -5°C až +50°C
Úložisko -10 °C až +60 °C
Dynamický rozsah 2) 30 dB
Rozpočet na energiu 3) @ Konštantný zisk 18dB
Presnosť @ 25°C // @ FOTR 4) TBT // ±13pm
Opakovateľnosť (presnosť) @ 25°C // @ FOTR 4) 6pm // 12pm
Rozlíšenie 13.00 hod.
Laserová trieda IEC 60825-1 1
Fyzikálne vlastnosti Rozmery (bez kábla) 300x200xm126m
Hmotnosť (bez kábla) 6,27 kg
Typ konektora FC/APC
Spotreba energie 6 W (9-18 V) (univerzálny adaptér je súčasťou dodávky)
Rozhranie USB

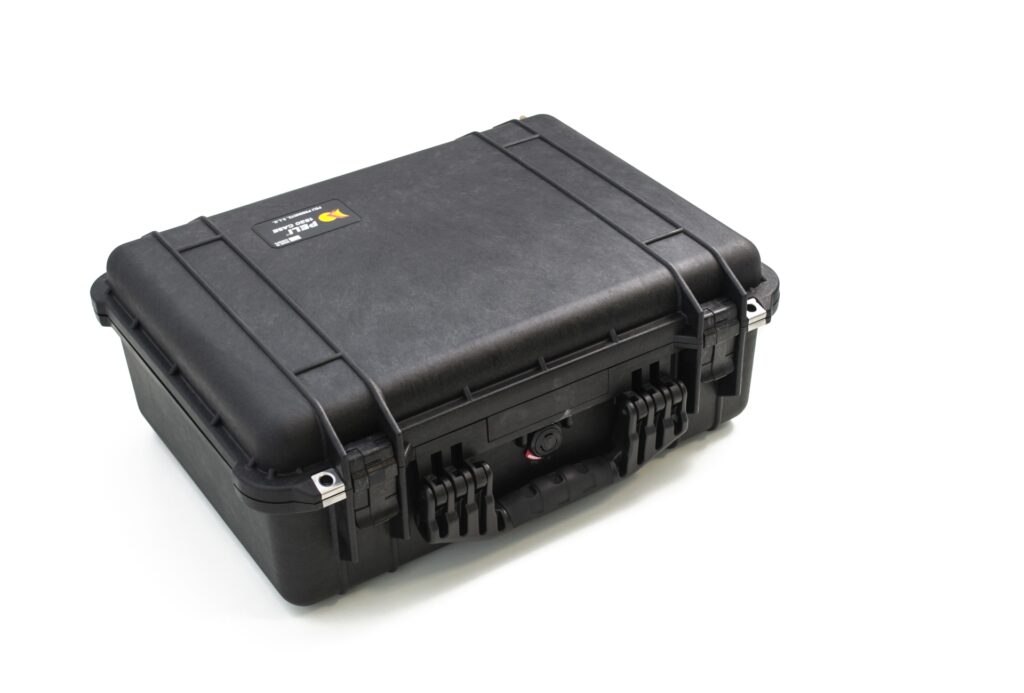

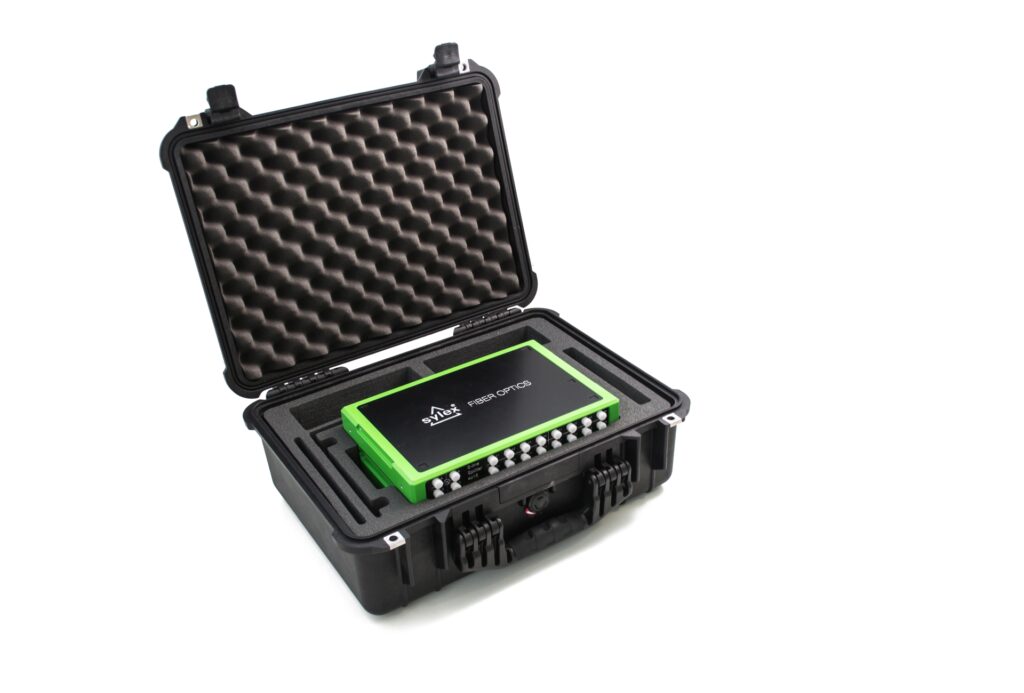

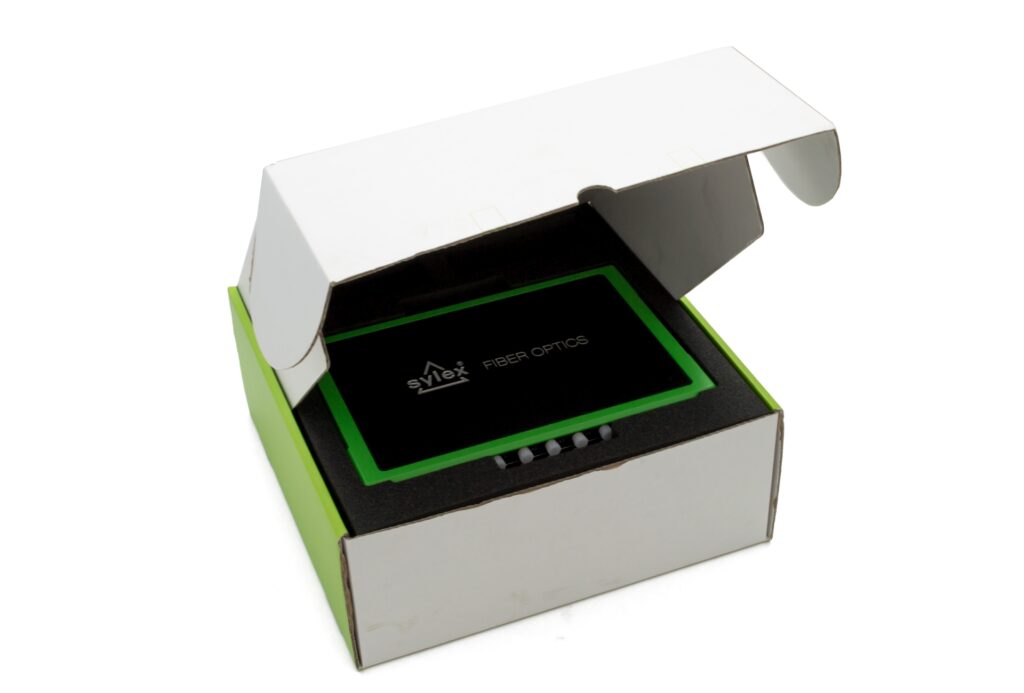

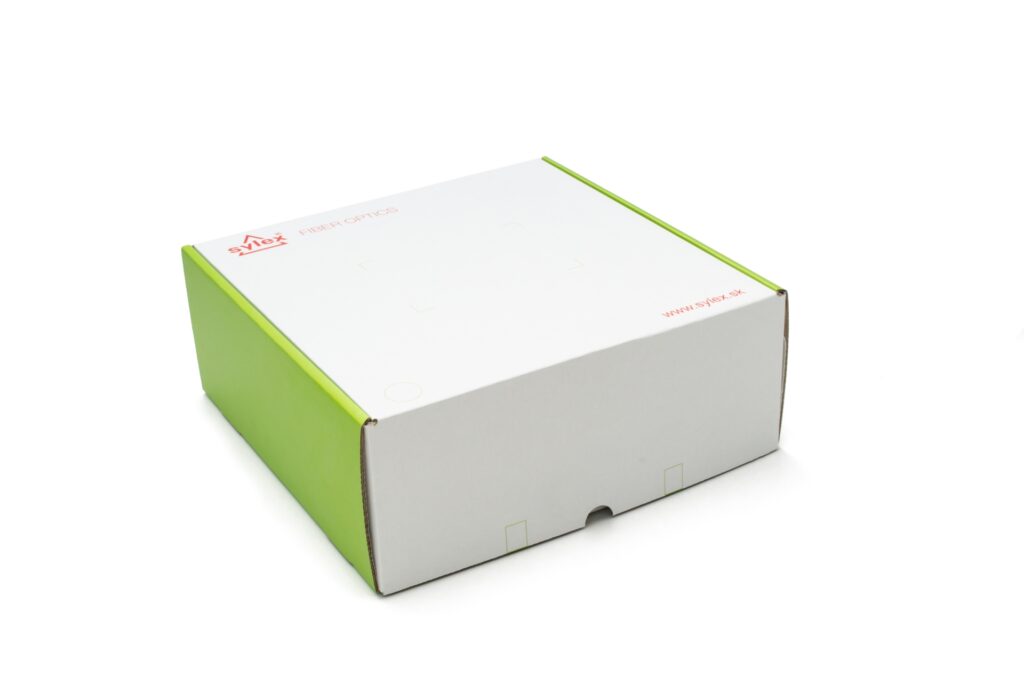

Balenie Kartónová škatuľa s rozmermi: Voliteľne – robustný prepravný kufor s rozmermi 364x351x140mm,
: 502x401x188mm
Vyhlásenie o kvalite Všetky dotazovače sú 100% testované v spoločnosti SYLEX
. Dotazovač je vyrobený v súlade s normami ISO 9001:2008 a ISO 14001:2004.

Poznámky:

  • 1 ) Pomalšie zaznamenávanie údajov je k dispozícii prostredníctvom odberu vzoriek.
  • 2) Maximálny útlm, ktorý možno vložiť do optického vedenia medzi dotazovač a meraný FBG alebo sériu FBG na rovnakej výkonovej úrovni.
  • 3) Maximálny útlm, ktorý možno vložiť medzi FBG s najvyššou a najnižšou úrovňou výkonu v jednom kanáli
  • 4) FOTR = plne prevádzkový teplotný rozsah (-5 °C až +50 °C).
  • Všetky parametre sa testovali s FWHM 200pm a 40 % odrazivosťou.
